Технические характеристики
| Вертикальный ход | 120 мм |
| Вес брутто | 1300 кг |
| Вес нетто | 1120 кг |
| Количество скоростей | 12 |
| Регулировка числа оборотов | да |
| Ширина обработки | 100 мм |
| Назначение | по металлу |
| Тип | фрезерный |
| Вертикально-фрезерный | нет |
| Использование | напольный |
| Напряжение | 380 В |
| ЧПУ | нет |
| Макс. обороты шпинделя | 1750 об/мин |
| Мин. обороты шпинделя | 40 об/мин |
| Размер площадки (мм) | 1120х280 |
| Коды товара производителя | 38300400 |
| Мощность (Вт) | 2200 Вт |
| УЦИ | да |
| Инструкция |
Описание

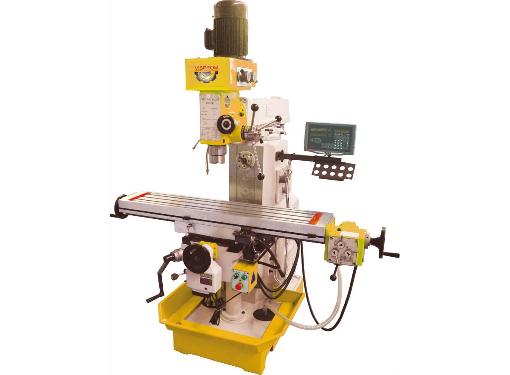

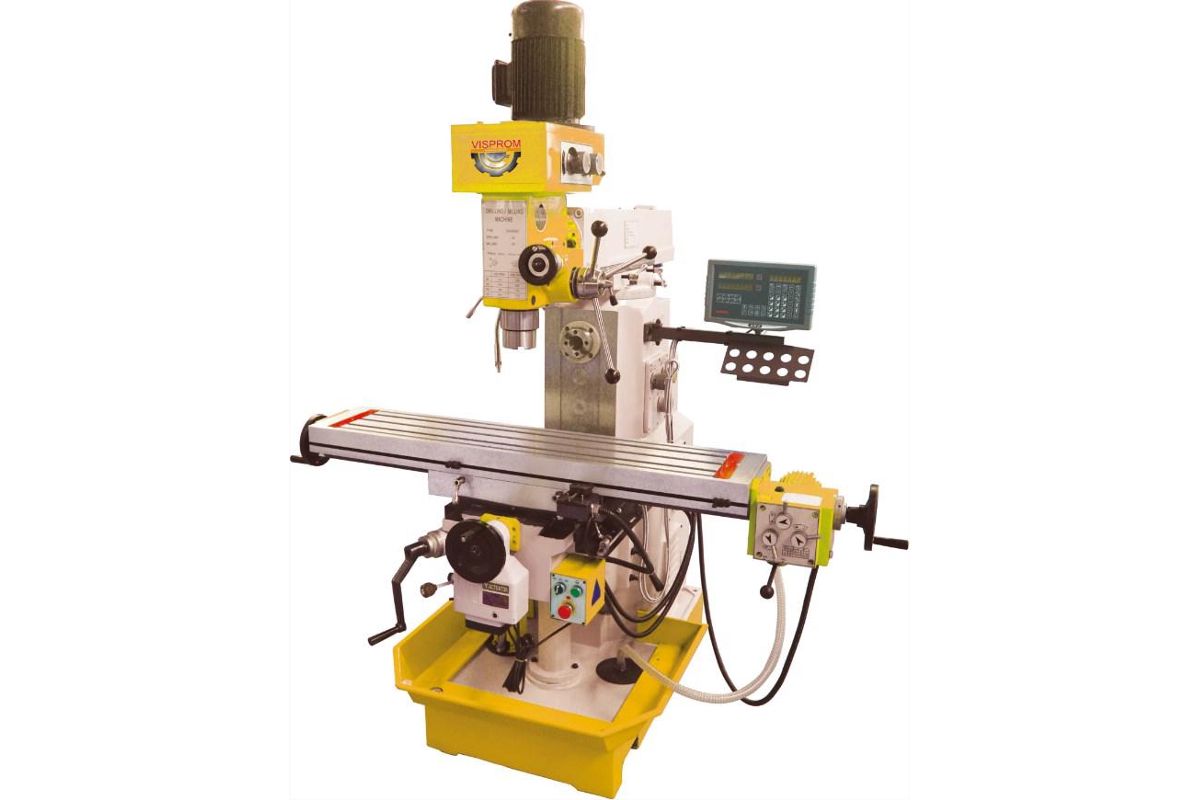

Станок фрезерный VISPROM FHX-50PD (38300400) fhx-50pd универсальный фрезерный станок с уци 3830040
Универсальный фрезерный станок FHX-50PD предназначен для обработки деталей или корпусов из различных материалов в условиях среднесерийного и мелкосерийного производства, а так же в ремонтных цехах и мастерских.
Технические характеристики:
- Максимальный диаметр сверления: 50 мм;
- Максимальный диаметр торцевой фрезы: 100 мм;
- Максимальный диаметр концевой фрезы: 25 мм;
- Максимальный диаметр растачивания: 120 мм;
- Максимальный диаметр нарезаемой резьбы: М16;
- Конус шпинделя: МК4;
- Диапазон вращения вертикального шпинделя: 8 ступеней 115 - 1750 об/мин;
- Диапазон вращения горизонтального шпинделя: 12 ступеней 40 - 1300 об/мин;
- Ход шпинделя: 120 мм;
- Расстояние от шпинделя до поверхности стола: 90-400 мм;
- Размер рабочего стола: 1120х280 мм;
- Ход рабочего стола (продольный/поперечный): 600/230 мм;
- Т-образные пазы: 3/14 мм;
- Диапазон поворота вертикального шпинделя: 60° влево / 60° вправо;
- Мощность главного электродвигателя: V 0.85/1.5 кВт / H 2.2 кВт.
Особенности:
- Массивная чугунная конструкция;
- Основные узлы станка изготовлены из высокопрочного чугуна и стали;
- Вертикальный и горизонтальный шпиндель;
- Перемещение стола в трёх плоскостях;
- Автоматическое перемещение стола при помощи электропривода;
- Устройство цифровой индикации (УЦИ) по трём осям Х/Y/Z;
- Система подачи СОЖ;
- ОСВЕЩЕНИЕ рабочей зоны станка;
- Комплектуется поворотными тисками;
- Возможность поворота вертикального шпинделя в обе стороны на 60°.
Комплектация:
- Универсальный станок;
- Цанговый патрон с набором цанг (8шт, 4-16мм);
- Сверлильный патрон 1-16/В18;
- Оправка для сверлильных патронов с конусом МK4/B16;
- Оправки для горизонтального фрезерования;
- Инструкция по эксплуатации;
- Упаковка.
Габариты и вес:
- Размер упаковки: 1600х1400х2220 мм;
- Вес нетто/брутто: 1120/1300 кг.
Универсальный фрезерный станок FHX-50PD предназначен для обработки деталей или корпусов из различных материалов в условиях среднесерийного и мелкосерийного производства, а так же в ремонтных цехах и мастерских.
Технические характеристики:
- Максимальный диаметр сверления: 50 мм;
- Максимальный диаметр торцевой фрезы: 100 мм;
- Максимальный диаметр концевой фрезы: 25 мм;
- Максимальный диаметр растачивания: 120 мм;
- Максимальный диаметр нарезаемой резьбы: М16;
- Конус шпинделя: МК4;
- Диапазон вращения вертикального шпинделя: 8 ступеней 115 - 1750 об/мин;
- Диапазон вращения горизонтального шпинделя: 12 ступеней 40 - 1300 об/мин;
- Ход шпинделя: 120 мм;
- Расстояние от шпинделя до поверхности стола: 90-400 мм;
- Размер рабочего стола: 1120х280 мм;
- Ход рабочего стола (продольный/поперечный): 600/230 мм;
- Т-образные пазы: 3/14 мм;
- Диапазон поворота вертикального шпинделя: 60° влево / 60° вправо;
- Мощность главного электродвигателя: V 0.85/1.5 кВт / H 2.2 кВт.
Особенности:
- Массивная чугунная конструкция;
- Основные узлы станка изготовлены из высокопрочного чугуна и стали;
- Вертикальный и горизонтальный шпиндель;
- Перемещение стола в трёх плоскостях;
- Автоматическое перемещение стола при помощи электропривода;
- Устройство цифровой индикации (УЦИ) по трём осям Х/Y/Z;
- Система подачи СОЖ;
- ОСВЕЩЕНИЕ рабочей зоны станка;
- Комплектуется поворотными тисками;
- Возможность поворота вертикального шпинделя в обе стороны на 60°.
Комплектация:
- Универсальный станок;
- Цанговый патрон с набором цанг (8шт, 4-16мм);
- Сверлильный патрон 1-16/В18;
- Оправка для сверлильных патронов с конусом МK4/B16;
- Оправки для горизонтального фрезерования;
- Инструкция по эксплуатации;
- Упаковка.
Габариты и вес:
- Размер упаковки: 1600х1400х2220 мм;
- Вес нетто/брутто: 1120/1300 кг.
